Полное руководство по дефектам окрасочных покрытий: диагностика, причины и ремонт
Окрашивание — это финишный этап отделки, но даже при использовании качественных материалов результат может быть испорчен из-за нарушения технологии. Дефекты окрасочного слоя чаще всего возникают из-за неправильной подготовки поверхности или некорректного нанесения самого состава.
Перед началом работ необходимо удостовериться, что стены или потолок сухие, чистые и правильно загрунтованы, чтобы краска могла обеспечить максимальную адгезию (сцепление). Все дефекты можно разделить по типу используемого состава: масляные и эмалевые (более устойчивые к влаге) или водно-дисперсионные и клеевые (более чувствительные к условиям).
Дефекты при работе с масляными и эмалевыми составами
Масляные и эмалевые краски используются для придания поверхностям прочности и влагостойкости. Однако именно эти составы требуют наиболее тщательной подготовки основания.
Отслаивание и плохая адгезия
Отслаивание верхнего слоя, или «чешуйчатость», происходит, когда краска наносится на грязную или жирную поверхность. Пыль, грязь или масляные пятна препятствуют надежному сцеплению краски с основанием, что приводит к ее быстрому разрушению.

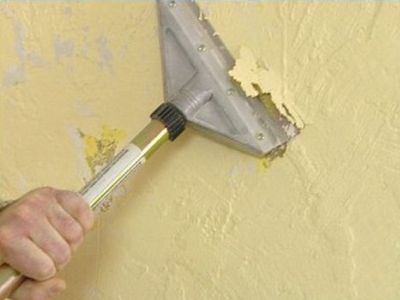

Для устранения дефекта необходимо удалить отставшую краску, используя скребок или шпатель. Затем поверхность тщательно зачищают наждачной бумагой и обязательно обезжиривают.
Совет: Для обезжиривания лучше использовать очищенный бензин или уайт-спирит. Нежелательно применять керосин: он очищает от смазки, но оставляет на поверхности тонкую пленку, к которой новая краска будет плохо приставать.
Подтеки и следы от инструмента
Эти два дефекта, хотя и выглядят по-разному, часто имеют противоположные причины, связанные с вязкостью красящего состава.
- Подтеки: Образуются, если на поверхность наносится слишком много жидкой краски или если кисть (валик) перенасыщен составом. Жидкая краска не успевает закрепиться на вертикальной поверхности и стекает.
- След от кисти: Возникает, если используется, наоборот, слишком густая краска или была недостаточная растушевка (разравнивание). Состав быстро схватывается, не давая времени на равномерное распределение.
Для устранения обоих дефектов, после их полного высыхания, неровности удаляют наждачной бумагой или пемзой. После зачистки наносят новый слой краски, но уже нормальной, правильно подобранной консистенции.
Вздутие, стыки и «сальная» поверхность
Эти дефекты связаны с нарушением режима сушки, условиями нанесения или качеством самого материала.
- Вздувание (пузыри): Появляется, когда краску кладут на влажную, недостаточно просушенную поверхность. Влага, испаряясь, отталкивает краску от основания, образуя пузыри. Устранение: Удалить вздутую краску, дать поверхности полностью просохнуть (иногда требуется 1–2 дня), затем окрасить заново.
- Стыки: Видимые границы между окрашенными участками возникают, когда при работе с быстросохнущей краской делаются перерывы, не докрасив поверхность до конца. Решение: Окрашивать всю поверхность за один подход (от угла до угла).
- Сальная поверхность: Может быть следствием использования некачественной олифы (связующего компонента). Устранение: Поверхность промывают несколько раз подкисленной холодной водой с помощью губки, чтобы нейтрализовать жирный налет.
Дефекты клеевых, известковых и водоэмульсионных составов
Клеевые, известковые и водно-дисперсионные краски, как правило, более «дышащие», но более чувствительны к состоянию штукатурки и влажности.
Проблемы, связанные с влагой и солями
Наиболее частые и серьезные дефекты, которые встречаются на оштукатуренных поверхностях, связаны с миграцией влаги и солей.
- Ржавые пятна: Обычно появляются на штукатурке в местах, где протекает вода (например, из-за неисправной кровли или протечек труб). Влага вымывает ржавчину из арматуры или крепежа.
- Высолы (белый налет): Представляют собой белый кристаллический налет, образующийся на штукатурке от выделения солей. Соли выходят на поверхность при испарении влаги.
Устранение дефектов, связанных с основанием
Для устранения дефектов, связанных с влагой и солями, необходимо сначала устранить первопричину, что соответствует требованиям СП 71.13330.2017 о гидроизоляции.
- Ржавые пятна: В первую очередь устраняют причину протекания. Затем удаляют ржавую штукатурку и заново оштукатуривают этот участок.
- Высолы: Поверхность тщательно высушивают, очищают от налета. Затем штукатурку рекомендуется перетереть (выровнять), снова просушить, после чего нанести изолирующий слой масляной краски, зашпаклевать, загрунтовать и только потом окрасить клеевой краской.
Важно: Если не устранить причину протечки или не изолировать солевой налет, то новый слой краски продержится не более полугода. Влага и соли быстро разрушат свежее покрытие, и дефект проявится снова.
Дефекты, связанные с качеством состава
Клеевые и известковые составы часто готовят на объекте, что может привести к погрешностям в консистенции и чистоте.
- Грубая фактура окраски: Свидетельствует о том, что красочный состав и грунтовка не были как следует процежены. Нерастворившиеся комочки создают бугристую поверхность. Устранение: Поверхность промывают, заново грунтуют и окрашивают только хорошо процеженным составом.
- Просвечивание старой краски: Происходит, когда новая краска слишком тонкая или имеет недостаточную укрывистость, особенно при окрашивании темной поверхности светлым тоном. Устранение: Нанести дополнительные 1–2 слоя краски с более высокой концентрацией пигмента.
Чек-лист по профилактике основных ошибок
Большинство проблем с окраской можно предотвратить на этапе подготовки, соблюдая технологические нормы.
| Этап работы | Нормативный параметр (ПУЭ/СНиП) | Типичная ошибка и последствие |
|---|---|---|
| Подготовка основания | Влажность основания не более 8% (для бетонных/штукатурных) | Нанесение на влажную поверхность → Вздутие краски при высыхании. |
| Грунтовка и обезжиривание | Обязательное удаление жировых пятен и грязи. | Недостаточное обезжиривание → Отслаивание финишного слоя. |
| Нанесение и консистенция | Красящий состав должен быть однородным, без комков. | Слишком жидкая краска → Подтеки. Слишком густая → След от кисти. |
| Сушка слоев | Соблюдение межслойного интервала, указанного производителем (обычно 4–12 часов). | Нанесение следующего слоя на сырой предыдущий → Смощивание (поверхностное морщение). |
Основные моменты: Чистота, сухость и правильная консистенция – три столпа качественной окраски. Помните, что для масляных и эмалевых красок критически важны обезжиривание и чистота поверхности, в то время как для клеевых и известковых составов — стабильность штукатурки и отсутствие влаги. Если дефект вызван протечкой или выходом солей, то устранять нужно не только пятно, но и саму причину, чтобы покрытие прослужило заявленный производителем срок (от 5 лет и более).
